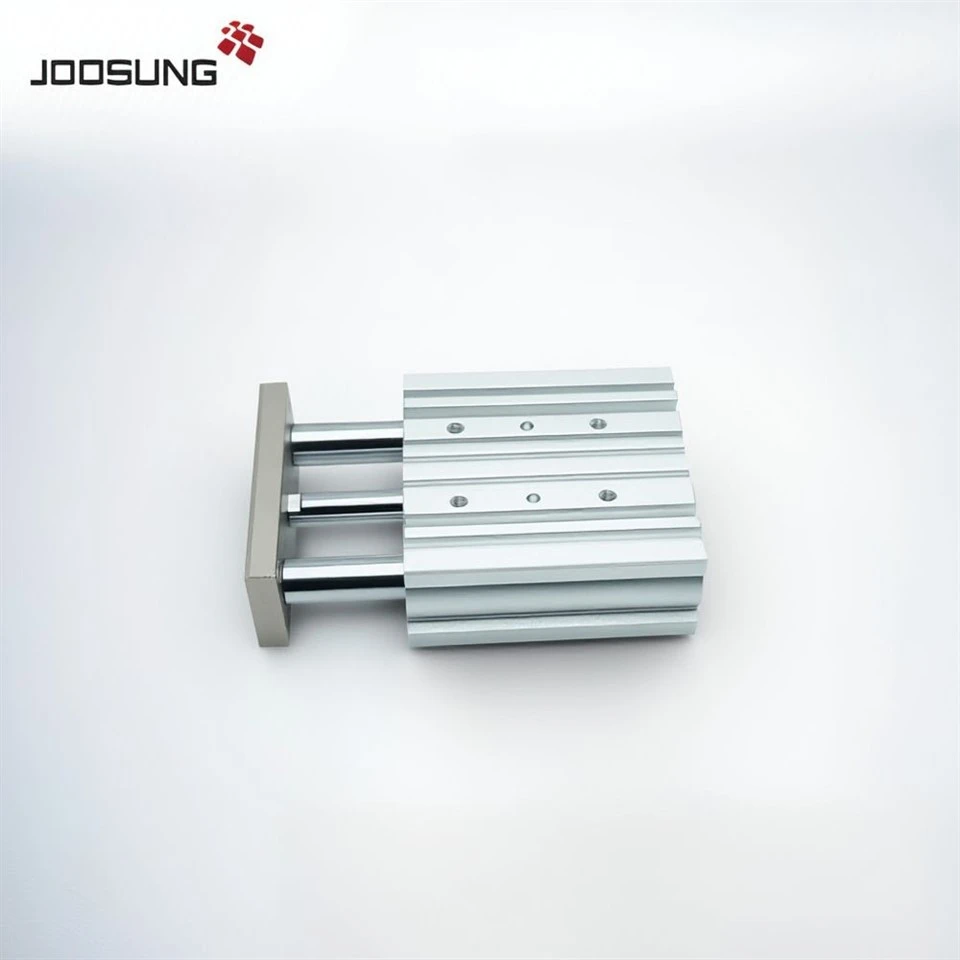

ElSerie MGPLes uncilindro neumático compactocon unguía integrada de rodamiento de bolasdiseñado paraalto - Precisión, Non - movimiento lineal giratorioEn entornos espaciales limitados -. En comparación con la serie MGPL que utiliza rodamientos de diapositivas, el MGPL adoptarodamientos de guía de bola, proporcionandomayor precisión, fricción reducida, yOperación más suave, especialmente bajo la velocidad - y las condiciones de movimiento repetitivos. Esto hace que el MGPL sea ideal para el equipo de automatización exigente de precisión - en la electrónica, semiconductores, embalaje y industrias de manejo robótico.
|
Cómo ordenarMGPLCilindro neumático de la serie |
||||
|
MGP |
M |
-32 |
-50 |
MONTE |
|
Tipo de rodamiento |
Talla de orificio |
Ataque |
Sensor |
|
|
12 16 |
||||
|
M: rodamiento de diapositivas |
20 25 |
D-Z73 |
||
|
32 40 |
||||
|
L: rodamiento de guía de pelota |
50 63 |
|||
|
80 100 |
||||
Necesita un cilindro guiado conmovimiento suave y precisoyalto - compatibilidad de velocidad?
ElCilindro guiado compacto de la serie MGPLconguía de rodamientoentregasprecisión, baja fricción, yEspacio - Diseño de guardado- Ideal para sus próximas necesidades de automatización de generación -.
Contáctenos hoypara solicitar elhoja de datos técnica, Dibujos 3D, ycita personalizada!
|
Especificación |
|||||||||||
|
Diámetro (mm) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
|
Operación de líquido |
Aire |
||||||||||
|
Operación |
Actuación doble |
||||||||||
|
Anti - presión de prueba de presión |
1.5MPA (15.3kgf/cm²) |
||||||||||
|
Máx. Presión de operación |
1.0MPA (10.2kgf/cm²) |
||||||||||
|
Min. Presión de operación |
0.12MPA (1.2kgf/cm²) |
||||||||||
|
Temperatura ambiente y fluida |
5-+60 grado |
||||||||||
|
Velocidad del pistón |
50 ~ 500 mm/s |
50 ~ 400 mm/s |
|||||||||
|
Buffer |
Búfer de goma |
||||||||||
|
Tolerancia al accidente cerebrovascular |
+15 mm |
||||||||||
|
Lubricación |
Non - lub |
||||||||||
|
Cojinete |
Rodamiento deslizable/rodamiento de bolas |
||||||||||
|
|
Cojinete deslizable |
± 0.08 grados |
± 0.07 grados |
± 0.06 grados |
± 0.05 grados |
± 0.04 grados |
|||||
|
Pelota Cojinete |
± 0.10 grados |
± 0.09 grados |
± 0.08 grados |
± 0.06 grados |
± 0.05 grados |
||||||
|
Tamaño del puerto RC RC (PT) |
M5×0.8 |
1/8" |
1/4" |
3/8" |
|||||||
|
SerieModelo |
Modelos disponibles |
|
|
Serie MGPL12 |
MGPL12-5Z, MGPL12-10Z, MGPL12-15Z, MGPL12-20Z, MGPL12-25Z, |
|
|
Serie MGPL16 |
MGPL16-5Z, MGPL16-10Z, MGPL16-15Z, MGPL16-20Z, MGPL16-25Z, MGPL16-30Z, MGPL16-35Z, |
|
|
Serie MGPL20 |
MGPL20-5Z, MGPL20-10Z, MGPL20-15Z, MGPL20-20Z, MGPL20-25Z, MGPL20-30Z, MGPL20-35Z, MGPL20-40Z, MGPL20-45Z, MGPL20-50Z, MGPL20-55Z, MGPL20Z |
|
|
Serie MGPL25 |
MGPL25-5Z, MGPL25-10Z, MGPL25-15Z, MGPL25-20Z, MGPL25-25Z, |
|
|
Serie MGPL32 |
MGPL32-5Z, MGPL32-10Z, MGPL32-15Z, MGPL32-20Z, MGPL32-25Z, MGPL32-30Z, MGPL32-35Z, MGPL32-40Z, MGPL32-45Z, MGPL32-50Z, MGPL32-55ZZ, MGPL32-60Z. MGPL32-65Z, MGPL32-70Z, MGPL32-75Z, MGPL32-80Z |
|
|
Serie MGPL40 |
MGPL40-5Z, MGPL40-10Z, MGPL40-15Z, MGPL40-20Z, MGPL40-25Z, MGPL40-30Z, MGPL40-35Z, MGPL40-40Z, MGPL40-45Z, MGPL40-50Z, MGPL40-55ZZ. MGPL40-65Z, MGPL40-70Z, MGPL40-75Z, MGPL40-80Z |
|
|
Serie MGPL50 |
MGPL50-5Z, MGPL50-10Z, MGPL50-15Z, MGPL50-20Z, MGPL50-25Z, MGPL50-30Z, MGPL50-35Z, MGPL50-40Z, MGPL50-45Z, MGPL50-50Z, MGPL50-55Z, MGPL50-60Z, MGPL50-65Z, MGPL50-70Z, MGPL50-75Z, MGPL50-80Z |
|
|
Serie MGPL63 |
MGPL63-5Z, MGPL63-10Z, MGPL63-15Z, MGPL63-20Z, MGPL63-25Z, MGPL63-30Z, MGPL63-35Z, MGPL63-40Z, MGPL63-45Z, MGPL63-50Z, MGPL63-55ZZ. MGPL63-65Z, MGPL63-70Z, MGPL63-75Z, MGPL63-80Z |
|
|
Serie MGPL80 |
MGPL80-5Z, MGPL80-10Z, MGPL80-15Z, MGPL80-20Z, MGPL80-25Z, MGPL80-30Z, MGPL80-35Z, MGPL80-40Z, MGPL80-45Z, MGPL80-50Z, MGPL80-55ZZ, MGPL80-60Z, 60Z, MGPL80Z. MGPL80-65Z, MGPL80-70Z, MGPL80-75Z, MGPL80-80Z |
|
